De belangrijkste feiten in het kort
- Nvidia heeft de 12VHPWR-connector geïntroduceerd met RTX 4000
- Problemen met smeltende connectoren hebben geleid tot de ontwikkeling van de nieuwe 12V-2×6 connector
- Aanduiding connector: 12VHPWR met “H+”, 12V-2×6 met “H++”.
12V-2×6 maakt hoger stroomverbruik mogelijk tot 675 watt – mogelijk voor RTX 5000-serie
Met derelease van de RTX 4000 super grafische kaartenheeft Nvidia de 12VHPWR-connector verplicht gesteld voor deze GPU’s.

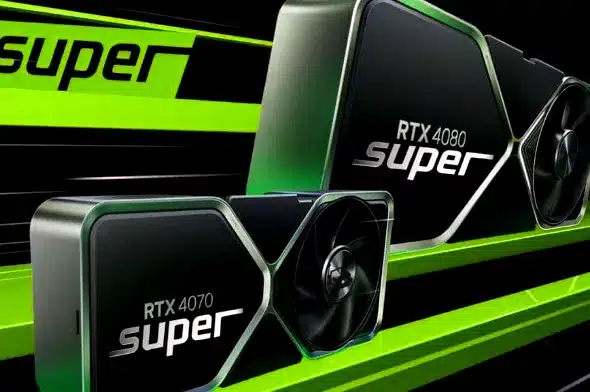

Het maakt niet uit of het een van de “Founders Edition” referentiemodellen is of een aangepast ontwerp – elk van de RTX 4070 (Ti) Super en RTX 4080 Super heeft deze voedingsconnector.
De 12VHPWR-connector had problemen met smeltende connectoren, vooral bij de release, wat de PCI-SIG ertoe aanzette een nieuwe revisie van de connector te ontwikkelen: 12V-2×6 is de naam van de bijgewerkte socket en is bedoeld om de genoemde problemen te voorkomen.
De 12V-2×6 connector lijkt zijn officiële debuut te hebben gevierd met de eerder genoemde super grafische kaarten van Nvidia. Dit wordt althans bevestigd door foto’s op het X-platform dat voorheen bekend stond als Twitter:
H++ 12V-2X6 (max:675w)
H+ 12VHPWR (max:600w)
Sommige AIC’s 4070super 4070ti super 4080super gebruiken nog steeds de H+12VHPWR interface pic.twitter.com/QHah921JuT– Алексей (@wxnod) 19 februari 2024
Hoe herken je het verschil? De stekkers zijn in één oogopslag van elkaar te onderscheiden door de labelling.
12VHPWR wordt bijvoorbeeld aangeduid met “H+”, terwijl 12V-2×6 wordt aangeduid met “H++”. De laatstgenoemde connector zou aan boord van de meeste RTX Super grafische kaarten moeten zitten; volgens de tweet hebben slechts enkele aangepaste partners nog de 12VHPWR-connector geïnstalleerd.
Er wordt geen verklaring gegeven waarom sommige RTX Super GPU’s nog steeds de “oudere” connector gebruiken. Het is bijvoorbeeld denkbaar dat de fabrikanten nog restvoorraden hebben of hadden van de 12VHPWR-connector, die werden gebruikt voor de eerste batch nieuwe grafische kaarten van Nvidia.
Wat maakt 12V-2×6 anders? De herziene versie belooft de incidentele oververhittingsproblemen tot het verleden te laten behoren. Dit wordt bereikt met behulp van kortere sensoren en langere voedingspinnen.
Deze ogenschijnlijk eenvoudige verandering heeft een grote impact: Ten eerste zorgt het ervoor dat de 12V-lijnen worden aangesloten vóór de eerder genoemde sensorpennen.
Als de 12V 2×6 stekker er niet goed in zit, worden de sensorpinnen niet aangesloten op het stopcontact – de eigenlijk toelaatbare voeding wordt geweigerd door het ontbreken van detectie, zodat de genoemde oververhittingsproblemen überhaupt niet kunnen optreden.
Een verwijzing naar RTX 5000?Problemen vermijden is echter niet het enige dat verandert met 12V-2×6 – want volgens de bijbehorende PCI specificatie CEM 5.1 kan de aansluiting tot 675 watt aan.
Volgens de laatste speculaties zal Nvidia voor de RTX 5000-serie volledig vertrouwen op deze nieuwe voedingsspecificatie. Een overstap naar de nog onbepaalde PCI CEM 6.0 is ook mogelijk – maar het is zeker dat 12V-2×6 hier zeker deel van zal uitmaken.
Zoals opgemerkt door het portaal (Tweaktown)dienovereenkomstig zou een mogelijk topmodel in de vorm van de Geforce RTX 5090 nieuwe hoogten kunnen bereiken in termen van stroomverbruik.
In theorie is een TDP van 675 watt mogelijk met de nieuwe verbinding – en met de RTX 4090 op zijn laatst heeft Nvidia al bewezen dat het niet bepaald preuts is over het stroomverbruik van liefhebbersmodellen.
