Karty graficzne RTX 4000 Super w coraz większym stopniu bazują na złączu 12V 2×6. Ich specyfikacja powinna również dostarczyć wskazówek dotyczących serii RTX 5000
Najważniejsze fakty w skrócie
- Nvidia wprowadziła złącze 12VHPWR z RTX 4000
- Problemy z topiącymi się złączami doprowadziły do opracowania nowego złącza 12V-2×6
- Oznakowanie złączy: 12VHPWR z „H+”, 12V-2×6 z „H++”
- 12V-2×6 umożliwia wyższy pobór mocy do 675 W – potencjalnie dla serii RTX 5000

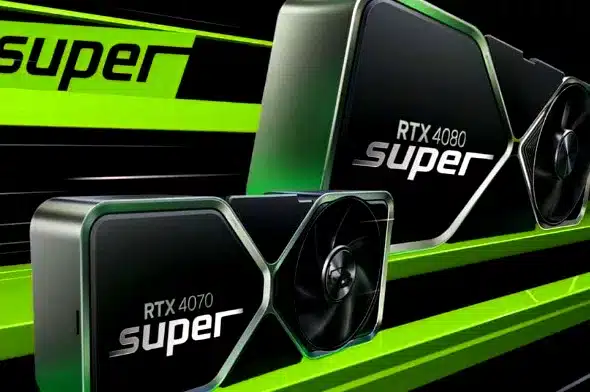

Wraz z premierą super kart graficznych RTX 4000Nvidia wprowadziła złącze 12VHPWR dla tych GPU.
Nie ma znaczenia, czy jest to jeden z referencyjnych modeli „Founders Edition”, czy niestandardowy projekt – każdy z RTX 4070 (Ti) Super i RTX 4080 Super ma to złącze zasilania.
Teraz złącze 12VHPWR miało problemy z topiącymi się wtyczkami, głównie w momencie premiery, co skłoniło PCI-SIG do opracowania nowej rewizji złącza: 12V-2×6 to nazwa zaktualizowanego gniazda i ma na celu uniknięcie wspomnianych problemów.
Złącze 12V-2×6 zdaje się świętować swój oficjalny debiut wraz ze wspomnianymi super kartami graficznymi od Nvidii. Przynajmniej potwierdzają to zdjęcia na platformie X, znanej wcześniej jako Twitter:
H++ 12V-2X6 (max:675w)
H+ 12VHPWR (max:600W)
Niektóre AIC 4070super 4070ti super 4080super nadal używają interfejsu H+12VHPWR pic.twitter.com/QHah921JuT– Алексей (@wxnod) February 19, 2024
Jak rozpoznać różnicę? Wtyczki można odróżnić od siebie na pierwszy rzut oka dzięki oznakowaniu.
Na przykład, 12VHPWR jest oznaczone jako „H+”, podczas gdy 12V-2×6 jest oznaczone jako „H++”. To drugie złącze powinno znajdować się na pokładzie większości kart graficznych RTX Super; zgodnie z tweetem, tylko kilku niestandardowych partnerów nadal ma zainstalowane złącze 12VHPWR.
Nie podano wyjaśnienia, dlaczego niektóre procesory graficzne RTX Super nadal używają „starszego” złącza. Można sobie na przykład wyobrazić, że producenci nadal mają lub mieli szczątkowe zapasy złącza 12VHPWR, które były używane w pierwszej partii nowych kart graficznych Nvidii.
Co wyróżnia 12V-2×6? Zmieniona wersja obiecuje, że sporadyczne problemy z przegrzewaniem odejdą w przeszłość. Ma to zostać osiągnięte za pomocą skróconych czujników i wydłużonych pinów zasilania.
Ta pozornie prosta zmiana ma duże znaczenie: Przede wszystkim zapewnia podłączenie linii 12V przed wspomnianymi pinami czujników.
Jeśli wtyczka 12V 2×6 nie jest włożona prawidłowo, piny czujników nie są podłączone do gniazda – faktycznie dopuszczalne zasilanie jest odrzucane z powodu braku wykrywania, więc wspomniane problemy z przegrzaniem nie mogą wystąpić w pierwszej kolejności.
A pointer to RTX 5000?Unikanie problemów to jednak nie wszystko, co zmienia się w przypadku 12V-2×6 – zgodnie bowiem z powiązaną specyfikacją PCI CEM 5.1, połączenie to może obsłużyć nawet 675 W.
Według najnowszych spekulacji, Nvidia będzie całkowicie polegać na tej nowej specyfikacji zasilania dla serii RTX 5000. Możliwe jest również przejście na jeszcze nieokreślone PCI CEM 6.0 – ale pewne jest, że 12V-2×6 na pewno będzie tego częścią.
Jak zauważył portal (Tweaktown)w związku z tym, ewentualny topowy model w postaci Geforce RTX 5090 może osiągnąć nowe wyżyny pod względem poboru mocy.
Przynajmniej teoretycznie, TDP na poziomie 675 watów jest możliwe z nowym połączeniem – a najnowszym RTX 4090, Nvidia już udowodniła, że nie jest zbyt wrażliwa na pobór mocy modeli dla entuzjastów.
